Fabricante de Lentes Ópticas Personalizadas na China — Certificado ISO 9001
Chineselens Optics Co., Ltd., apoiada pela Yancheng Tiandi International Trade Co., Ltd. (est. 2001, certificado ISO 9001:2015), é uma empresa de tecnologia inovadora que integra P&D, produção e comércio. Desde 2017, fornecemos componentes ópticos de precisão para clientes OEM em 24 países nos mercados de laser industrial, visão de máquina, imagem médica, defesa e pesquisa. Toda a fabricação ocorre em nossa própria fábrica, cobrindo capacidades esféricas, cilíndricas, asféricas, de revestimento e montagem.
- Fabricação Interna
- 20+ Países Atendidos
- Desde 2017
- Certificado ISO 9001:2015
Lentes ópticas
Lentes ópticas são dispositivos que alteram o caminho da luz focando ou divergindo e são parte integrante da vida cotidiana. Quer se trate de uma lente única ou de uma lente colada, funciona alterando a luz. À medida que a luz se move através de vários materiais, o ângulo de refração muda de acordo, redirecionando assim a luz. As lentes ópticas podem focar a luz e dispersá-la. Quando usado com outros componentes ópticos e revestimentos, pode maximizar sua função. As lentes ópticas podem focar a luz e dispersá-la. Quando usado com outros componentes ópticos e revestimentos, pode maximizar seu papel.
Lentes ópticas por formatos
Lentes Plano Côncavas
Essas lentes são mais finas no centro do que nas bordas, projetadas para divergir os raios de luz que passam por elas. Eles são frequentemente usados para expansão de feixe e projeção de luz.
Lentes Plano Convexas
Essas lentes são mais espessas no centro do que nas bordas e projetadas para convergir ou focar a luz em sistemas ópticos. Eles são comumente usados em telescópios, microscópios e colimadores.
Lentes Duplas Côncavas
Essas lentes, mais finas no centro do que nas bordas de ambos os lados, divergem a luz que entra. Eles são normalmente usados na expansão do feixe e na propagação de luz ou imagens.
Lentes Dupla Convexa
Essas lentes, mais espessas no centro do que nas bordas de ambos os lados, convergem a luz que entra. Eles são populares em aplicações como lupas, sistemas de imagem ou colimação a laser.
Lentes de menisco
As lentes meniscais possuem um lado côncavo e um lado convexo, projetados para minimizar aberrações esféricas. Eles são frequentemente usados em óculos, lentes de câmeras e binóculos.
Lentes Cilíndricas
As lentes cilíndricas têm curvatura ao longo de um eixo, permitindo-lhes focar a luz em uma linha em vez de em um ponto. Eles são freqüentemente usados em aplicações como geração de linhas de laser.
Lentes asféricas
As lentes asféricas desviam-se de um formato de esfera simples para reduzir aberrações e obter melhor qualidade de imagem. Eles são amplamente usados em aplicações de imagem, incluindo lentes de câmeras e smartphones.
Lentes de Bola
Trata-se de lentes totalmente esféricas, perfeitas para melhorar o acoplamento de sinal entre fibras, emissores e detectores. Eles são encontrados principalmente em endoscopia, leitura de código de barras e sistemas de comunicação de fibra óptica.
Lentes de haste
Estas são lentes cilíndricas em forma de bastão que fornecem uma linha de luz focada em vez de um ponto. Eles são adequados para scanners a laser, holografia e processamento óptico de dados.
Preciso de ajuda?
Não hesite em nos contactar para mais informações sobre lentes corporativas ou ópticas
Lentes ópticas por material
Lentes ópticas K9
Essas lentes são feitas de vidro K9, oferecendo alta transparência e alta resistência química. Eles são usados principalmente em aplicações ópticas, como imagem e detecção óptica.
Lentes de safira
Conhecidas por sua excepcional durabilidade e resistência a arranhões, essas lentes são perfeitas para aplicações de alta pressão e alta temperatura. Lentes de safira são frequentemente utilizadas em sistemas aeroespaciais, de defesa e médicos.
Lentes de sílica fundida UV
Feitas de sílica fundida de grau ultravioleta, essas lentes proporcionam excelente transmissão do UV para o NIR. Eles são altamente resistentes a danos causados pelo laser, tornando-os ideais para aplicações de laser UV.
Lentes CaF2
Essas lentes, feitas de fluoreto de cálcio, possuem transmissão excepcional do UV até o espectro infravermelho de ondas longas. Eles são usados principalmente em espectroscopia ou aplicações de laser.
Lentes BaF2
Feitas de fluoreto de bário, essas lentes são perfeitas para aplicações no espectro UV até o espectro IR de onda longa. Eles são amplamente utilizados em espectrofotometria
Lentes MgF2
Estes são feitos de fluoreto de magnésio e são predominantemente usados em sistemas UV devido às suas excelentes propriedades de transmissão.
Lentes LiF
As lentes de fluoreto de lítio têm ótima transmitância na região VUV e são altamente resistentes a choques térmicos, o que as torna ótimas para sistemas UV profundos.
Lentes Si
As lentes de silicone têm excelentes propriedades infravermelhas e são frequentemente usadas em imagens térmicas e detecção de infravermelho.
Lentes ZnSe
As lentes de seleneto de zinco são usadas principalmente em processamento de laser de CO2 e aplicações de infravermelho devido à sua ampla transmitância de banda larga.
Lentes ZnS
Utilizadas para aplicações infravermelhas, essas lentes feitas de sulfeto de zinco oferecem grande resistência a ambientes agressivos.
Lentes Ge
As lentes de germânio são altamente refrativas e frequentemente usadas em imagens térmicas e sistemas FLIR.
Preciso de ajuda?
Não hesite em nos contactar para mais informações sobre lentes corporativas ou ópticas
Lentes ópticas por uso
Lentes de ampliação
Essas lentes ampliam a aparência dos objetos, usadas em óculos, lupas e telescópios.
Lentes laser
Projetados especificamente para focar ou colimar luz laser, eles são usados em todos os sistemas ópticos que envolvem lasers.
Lentes de foco
Lentes de endoscópio
Encontradas em endoscópios, essas lentes são usadas para fornecer imagens críticas do corpo humano.
Lentes colimadoras
Eles criam raios de luz paralelos a partir de uma fonte divergente, normalmente usada em espectroscopia e sistemas lidar.
Lentes moldadas
Essas lentes são produzidas em massa moldando vidro ou plástico, usadas em aplicações comerciais, como lentes de câmeras e luminárias.
Lentes acromáticas
Essas lentes reduzem a aberração cromática trazendo dois comprimentos de onda para focar no mesmo plano. Eles são usados em aplicações como microscopia e processamento a laser.
Lentes de Fresnel
São lentes planas com um design complexo usadas para focar a luz, frequentemente encontradas em faróis, semáforos e lentes de projetores.
Matrizes de microlentes
Eles contêm múltiplas lentes minúsculas, para aumentar a resolução de um sistema óptico.
Lentes oculares voadoras
Eles imitam o olho de uma mosca, composto por muitas pequenas lentes, ampliando o campo de visão das câmeras.
Lentes olho de peixe
Essas lentes ultra grande angular produzem uma distorção visual destinada a criar uma ampla imagem panorâmica ou hemisférica.
Lentes Powell
Usados para criar uma linha iluminada uniformemente, em vez de um ponto de luz focado – isso os torna ideais para aplicações como leitura de código de barras.

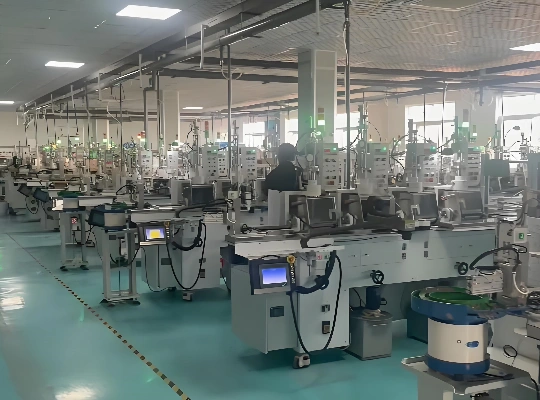

Nossa Instalação de Fabricação
A Chineselens opera sua própria fábrica com um conjunto completo de equipamentos de fabricação óptica. Nossa sede fornece suporte global de vendas e engenharia.
Equipamentos de produção em nossa fábrica:
- Moedores esféricos CNC: 2 unidades
- Moedores finos esféricos de eixo único: 3 unidades
- Polidores esféricos de alta velocidade: 3 unidades
- Polidor de dupla face: 1 unidade
- Máquina de centralização e borda a laser: 1 unidade
- Linha de limpeza ultrassônica automática: 1 unidade
- Interferômetro a laser (Zygo/4D primário): 1 unidade
- Perfilômetro de contato: 1 unidade
- Instrumento de medição de erro de centralização: 1 unidade
- Espectrofotômetro: 1 unidade
- Câmara de revestimento óptico a vácuo: 1 unidade
- Capacidade mensal: 30.000–80.000 elementos de lente (Φ5–80mm)
Cada lente é inspecionada com interferômetros a laser, espectrofotômetros, interferômetros de luz branca e CMMs. Documentação de qualidade fornecida mediante solicitação: curvas T/R de revestimento, dados de interferograma, relatórios de rugosidade da superfície e certificação de material.
Materiais Ópticos
Materiais Ópticos que Processamos
- N-BK7 / H-K9L
- Sílica Fundida UV (JGS1/2/3)
- Flint da Série SF (N-SF5/6HT/11)
- Coroa ED (N-FK51A)
- CaF2, BaF2, MgF2
- Safira
- Silício, ZnSe, ZnS, Germânio
Processo de Fabricação em 6 Etapas
Nosso Processo de Fabricação de Lentes em 6 Etapas
- Seleção de Material & Corte
- Moagem CNC & Geração Esférica
- Polimento de precisão
- Centralização & Bordas
- Revestimento de Filme Fino
- Metrologia & QA
Serviços Personalizados OEM/ODM
Design de Lentes Personalizadas & Serviços OEM/ODM
- Design óptico — A equipe de engenharia otimiza para fabricabilidade
- Protótipo para produção em volume — Protótipos de baixo MOQ (a partir de 5 pcs) para produção em volume (1k–10k+ unidades/mês)
- Produção em volume de 6 semanas — Prazo competitivo na indústria
- Proteção de IP — Conformidade rigorosa com NDA, linhas de produção isoladas para projetos confidenciais
- Documentação completa — Arquivos Zemax BlackBox, modelos STEP, curvas de revestimento dentro de 24 horas
Indústrias Atendidas
Indústrias que Servimos
- Automação Industrial & de Fábrica
- Ciências Médicas e da Vida
- Defesa e Segurança
- Pesquisa e Quântica
- Eletrônicos de consumo
- Aeroespacial
Capacidades de Revestimento Óptico
Tipo de Revestimento | Especificação | Aplicativo |
|---|---|---|
BBAR (AR de banda larga) | R_avg < 0.5%, 400–700 / 650–1050 / 900–1600 nm | Uso geral |
V-revestimento (comprimento de onda único) | R < 0.25%, 355/532/1064/1550 nm | Focalização a laser |
Alta reflexão (HR) | R > 99.5%, pilhas dielétricas | Espelhos a laser, cavidades |
Dicroico | Relação R/T personalizada, 400–1600 nm | Divisores de feixe, fluorescência |
ITO condutivo | Resistência de folha 10–500 Ω/sq | Display, painel sensível ao toque |
DLC protetivo | Dureza > 50 GPa | Ambiente severo |
Perguntas frequentes
H2: Perguntas Frequentes
Q1: Qual é a sua quantidade mínima de pedido para lentes personalizadas?
A: Protótipos a partir de 5 pcs. Produção em volume 1k–10k+ unidades/mês em nossa fábrica.
Q2: Quanto tempo leva a produção de lentes personalizadas?
A: Especificações padrão: 2–3 semanas para amostras, 6 semanas para produção em volume. Projetos asféricos ou cimentados complexos: 4–6 semanas para protótipo.
Q3: Você fornece suporte de design óptico?
A: Sim. Nossa equipe de engenharia fornece feedback gratuito de design para manufacturabilidade quando você compartilha seu desenho ou especificação.
Q4: Que documentação de qualidade você fornece?
A: Curvas T/R de revestimento (cada lote), dados de interferograma (para λ/10 e graus superiores), relatórios de rugosidade de superfície, certificação de material, relatórios de teste LIDT para óptica de grau laser.
Q5: Você pode corresponder a um comprimento focal específico ou tolerância de precisão de superfície?
A: Mantemos rotineiramente tolerância de comprimento focal ±0.1%, precisão de superfície λ/20, centralização < 30 arcsec.
Q6: Que arquivos você fornece para projetos de lentes personalizadas?
A: Arquivos Zemax BlackBox ou Code V HLM, modelos 3D STEP, desenhos 2D em PDF/DWG, curvas de revestimento e relatórios de inspeção dimensional completos.
Últimos aplicativos usados
Lentes de câmara
A parte mais importante de uma câmara é a objetiva, porque a qualidade da objetiva afecta diretamente a qualidade da fotografia tirada. É também uma das formas mais importantes de dividir as câmaras em diferentes tipos. Em geral, é possível dividir as câmaras em três grupos com base nas suas objectivas: profissionais, semi-profissionais e normais. Isto pode ser feito tanto com as câmaras de filme tradicionais como com as câmaras digitais. Existem dois tipos principais de objectivas: as objectivas de zoom e as objectivas com uma distância focal fixa.
Dispositivos de visão nocturna
Os dispositivos de visão nocturna são visores noturnos externos que funcionam sem um holofote de infravermelhos para iluminar o alvo, mas que utilizam a luz reflectida do alvo em condições de fraca luminosidade para ser transformada numa imagem visível num ecrã fluorescente por um intensificador de imagem para observar e apontar para o alvo.
Lentes de projetor
As lentes de projeção são lentes substituíveis utilizadas em projectores profissionais. Dependendo da distância do projetor e do tamanho do ecrã a ser reproduzido, são classificadas como lentes de distância focal curta, lentes de distância focal média, lentes de distância focal longa e lentes para cenas especiais.
Lentes de Colimação Laser
As lentes de colimação laser são normalmente utilizadas quando é necessário reduzir o ângulo de divergência da luz laser para possibilitar a transmissão paralela da luz. Têm uma elevada transmitância e uma absorção deficiente. Os clientes podem obter lentes de colimação laser de alta qualidade que têm um elevado limiar de danos e são utilizadas em UV, visível, infravermelhos e outros comprimentos de onda.
Conecte-se com nossos especialistas
Nós estamos aqui para ajudar
Pronto para Começar Seu Projeto de Lente Personalizada?
Envie-nos seu desenho, especificação ou conceito — nossa equipe de engenharia responde em até 24 horas com feedback de viabilidade, prazo e preços.
