Úvod do optiky ZnSe

Přehled optiky ZnSe

Selenid zinečnatý (ZnSe) je polovodičový materiál, který se stal důležitou součástí moderních optických systémů, zejména těch, které pracují v infračerveném (IR) spektru. Jeho jedinečná kombinace optických, tepelných a mechanických vlastností ho činí vhodným pro širokou škálu aplikací, od vysoce výkonných laserových zařízení až po citlivé termografické kamery. ZnSe je obecně známý pro své široké transmisní okno, sahající od viditelného červeného světla až do daleké infračervené oblasti, což je klíčový rozdíl oproti jiným běžným IR materiálům, jako je germanium nebo křemík. Tato vlastnost umožňuje použití viditelných laserových ukazovátek, jako je červený HeNe laser, v zařízeních primárně pracujících v infračervené oblasti, čímž se zjednodušuje nastavení a údržba. Důležitost materiálu je zdůrazněna jeho širokým používáním v průmyslových, lékařských, bezpečnostních a vědeckých odvětvích, kde jsou spolehlivé a vysoce výkonné IR optiky nezbytné.

Vlastnosti materiálu relevantní pro optický výkon

Vhodnost ZnSe pro optické aplikace je přímo spojena s jeho inherentními materiálovými vlastnostmi. Pochopení těchto vlastností je klíčové pro vývoj a implementaci efektivních optických systémů.

Optické vlastnosti:

• Rozsah propustnosti: ZnSe vykazuje široký rozsah propustnosti, obvykle uváděný jako 0,6 μm až 21 μm, přičemž některé zdroje rozšiřují tento rozsah až na 22 μm. Toto široké okno zahrnuje mnoho důležitých atmosférických transmisních pásem a laserových vlnových délek, včetně populární 10,6 μm čáry CO2 laserů.

• Refrakční značka: Index lomu ZnSe je přibližně 2,4028 při klíčové vlnové délce CO2 laseru 10,6 μm. Index lomu je disperzní, mění se s vlnovou délkou; například je vyšší při kratších vlnových délkách (např. 2,6754 při 0,54 μm) a snižuje se směrem k delším vlnovým délkám (např. 2,3333 při 17,8 μm).

• Teplotní koeficient indexu lomu (dn/dT): Důležitým faktorem pro vysoce výkonné aplikace je změna indexu lomu s teplotou. U ZnSe je dn/dT kladný, přibližně +61 x 10⁻⁶/ °C při 10,6 μm a 298 K. Tento kladný koeficient znamená, že s rostoucí teplotou čočky ZnSe se zvyšuje i její index lomu, což vede ke snížení ohniskové vzdálenosti – jev klíčový pro tepelné čočkování.

• Vlnový koeficient indexu lomu (dn/dμ): Vlnový koeficient indexu lomu, dn/dμ, je uváděn jako 0 při 5,5 μm.

• Absorpční koeficient: Nízká absorpce je nezbytná pro vysoce výkonné laserové optiky, aby se minimalizovalo tepelné zatížení. ZnSe vykazuje nízké absorpční koeficienty v celém rozsahu propustnosti, zejména při klíčových vlnových délkách: 0,0005 cm⁻¹ při 10,6 μm, 0,0004 cm⁻¹ při 5,25 μm, 0,0004 cm⁻¹ při 3,8 μm, 0,0007 cm⁻¹ při 2,7 μm a 0,005 cm⁻¹ při 1,3 μm.

• Ztráty odrazem: Vzhledem k jeho poměrně vysokému indexu lomu mohou být ztráty odrazem na nepokrytých plochách ZnSe významné. Pro dvě plochy je ztráta odrazem přibližně 29,11 % při 10,6 μm. To zdůrazňuje potřebu použití antireflexních (AR) vrstev pro maximalizaci propustnosti.

• Reststrahlenův vrchol: Reststrahlenův vrchol, oblast vysoké reflexe v důsledku absorpce mřížky, se u ZnSe nachází při 45,7 μm. To určuje dlouhovlnnou hranici jeho užitečného transmisního rozsahu.

Tepelné vlastnosti:

• Tepelná vodivost: ZnSe má tepelnou vodivost 18 W m⁻¹ K⁻¹ při 298 K (ekvivalentní 0,18 W/cm/ °C). Ačkoli není tak vysoká jako u materiálů, jako je CVD diamant, tato vlastnost je důležitá pro odvádění tepelné energie generované zbytkovou absorpcí, což pomáhá zmírnit účinky tepelného čočkování.

• Tepelná roztažnost: Tepelný lineární roztažný koeficient je 7,1 x 10⁻⁶/ K při 273 K, nebo 7,57 x 10⁻⁶/ °C při 20 °C. Tepelná roztažnost ovlivňuje návrh čoček a ohniskovou vzdálenost pod tepelným zatížením.

• Specifická tepelná kapacita: Specifická tepelná kapacita je 339 J kg⁻¹ K⁻¹ nebo 0,356 J/g/ °C. Tato vlastnost určuje, jak rychle se materiál zahřívá při absorpci laserové energie.

• Teplota tání: ZnSe má poměrně vysokou teplotu tání 1525 °C. Nicméně, praktické provozní teploty jsou omezeny jinými faktory.

• Tepelná omezení: ZnSe se významně oxiduje při 300 °C, prochází plastickou deformací kolem 500 °C a rozkládá se blízko 700 °C. Obecně se doporučuje nepoužívat okna ZnSe nad 250 °C v běžné atmosféře.

Mechanické vlastnosti:

• Hustota: Hustota ZnSe je 5,27 g/cm³. To je faktor pro aplikace citlivé na hmotnost.

• Tvrdost: ZnSe je poměrně měkký materiál s tvrdostí Knoop 120 (s použitím 500g závaží). To ho činí náchylným k poškrábání, vyžaduje opatrné zacházení.

• Modul pružnosti: Youngův modul (E) je 67,2 GPa, smykový modul (G) je 40 GPa a objemový modul (K) je 40 GPa. Tyto moduly definují tuhost materiálu a odolnost proti deformaci pod zátěží.

• Poissonův poměr: Poissonův poměr je 0,28.

• Mez kluzu: Mez kluzu je 55,1 MPa (8000 psi). To označuje napětí, při kterém materiál začíná vykazovat nelineární deformaci.

• Rozpustnost: ZnSe má velmi nízkou rozpustnost ve vodě (0,001 g/100g vody), což je výhodné ve vlhkém prostředí.

Krystalická struktura a kvalita materiálu:

• ZnSe má obecně kubickou strukturu typu FCC, F43m (216), sfaleritovou strukturu a je běžně vyráběn jako polykrystalický materiál.

• Monokrystalický ZnSe je dostupný, ale méně běžný. Bylo zjištěno, že vykazuje nižší absorpci a v některých případech je považován za vhodnější pro CO2 optiku.

• Materiálové vlastnosti se mohou lišit v závislosti na výrobním procesu (CVD vs. PVD vs. horké lisování vs. tavení) a kontrole velikosti zrn a nečistot. Vysoká čistota a řízená velikost zrn jsou klíčové pro optimální optický výkon a mechanickou pevnost.

Důležité charakteristiky výkonu a testování

Kromě inherentních materiálových vlastností je výkon hotového optického prvku ZnSe definován několika klíčovými vlastnostmi, které se testují pomocí standardizovaných metod.

Propustnost a absorpce:

Vysoká propustnost a nízká absorpce jsou velmi důležité, zejména pro vysoce výkonné laserové aplikace. Absorpce vede k zahřívání, které může způsobit tepelné čočkování a potenciálně poškodit optiku. Absorpční koeficient při provozní vlnové délce je klíčovým parametrem. Hodnocení obvykle zahrnuje spektrofotometrii pro měření propustnosti v požadovaném spektrálním rozsahu a kalorimetrii pro měření absorpce při specifických laserových vlnových délkách.

Homogenita indexu lomu:

Variace indexu lomu v prvku mohou vést k deformaci vlnové fronty, což snižuje kvalitu paprsku a zaostřitelnost. Kvalitní materiál ZnSe, zejména ten vyrobený řízenými CVD metodami, vykazuje vynikající homogenitu. Interferometrie je běžnou metodou pro hodnocení homogenity indexu lomu měřením indukované chyby vlnové fronty.

Prah poškození laserem (LDT):

Prah poškození laserem (LDT), také známý jako LIDT, je důležitou specifikací pro optiku používanou ve vysoce výkonných laserových systémech. Představuje maximální intenzitu nebo fluenci laserového záření, kterému může optika odolat bez poškození.

• Definice a kritéria: Norma ISO definuje LIDT jako „největší množství laserového záření dopadajícího na optický prvek, při kterém je extrapolovaná pravděpodobnost poškození nulová“. Poškození je definováno jako jakákoli detekovatelná změna, i když okamžitě nezhoršuje výkon.

• Zkušební metody: Testování LDT je destruktivní. Zahrnuje vystavení optiky rostoucí fluenci laseru, dokud není pozorováno poškození, často s použitím metod, jako je Nomarského mikroskopie pro detekci. Používají se dva hlavní přístupy:

• Jednorázové (1-na-1): Každé místo na optice je vystaveno jedinému laserovému impulzu při určité fluenci. Několik míst je testováno při různých fluencích a pravděpodobnost poškození je extrapolována na nulu.

• Vícenásobné (S-na-1): Každé místo je vystaveno „S“ počtu pulsů při určité fluenci. Tato metoda je reprezentativnější pro kontinuální laserový provoz.

• Statistická povaha: Definovaný LIDT je obvykle extrapolací na 0% pravděpodobnost poškození, ale poškození se může stále vyskytnout pod touto hodnotou. Přesnější statistické modely, jako jsou Weibullovo a Burrovo rozdělení, mohou lépe aproximovat data LDT.

• Faktory ovlivňující LDT: LDT silně závisí na mnoha faktorech:

• Vlnová délka: Mechanismy poškození se liší s vlnovou délkou.

• Délka pulsu: U krátkých pulsů (0,5-100 ns) se LDT škáluje nepřímo s druhou odmocninou délky pulsu; kratší pulsy mohou vést k nižším limitům.

• Průměr paprsku: U větších paprsků (> 5 mm) se LDT (v J/cm²) nemusí škálovat nezávisle na průměru paprsku v důsledku zvýšené pravděpodobnosti výskytu defektů.

• Počet pulsů (pro pulzní lasery): Vícenásobné testování obvykle vede k nižším hodnotám LDT než jednorázové testování v důsledku kumulativních efektů.

• Kvalita materiálu: Čistota, inkluze a mikrodefekty významně ovlivňují LDT.

• Kvalita a čistota povrchu: Prach a nečistoty mohou výrazně snížit LDT. Testování se provádí na čistých optikách.

• Typ vrstvy: Zatímco AR vrstvy mohou mít v mnoha případech zanedbatelný vliv na LDT, materiál vrstvy a proces depozice jsou důležité pro optiky s vysokým LDT.

• Frekvence opakování pulsů (PRF): U paprsků s vysokou PRF je třeba zvážit jak průměrný, tak špičkový výkon. Vysoce transparentní materiály vykazují menší pokles LDT se zvyšující se PRF.

• Zlepšující techniky: Výzkum zkoumá metody pro zlepšení LDT ZnSe. Jednou slibnou metodou jsou povrchové mikrostruktury. Testy poškození pulzním laserem při 2,94 μm ukázaly, že mikrostruktury AR-motheye leptané do ZnSe mohou mít prahy poškození pětkrát vyšší než tenkovrstvé AR-povlakované ZnSe.

• LDT pro CW lasery: U kontinuálních vln (CW) laserů je LDT obvykle definován z hlediska maximálního výkonu (W/cm²). Holo/Or uvádí CW LDT pro ZnSe > 6 kW při 10600 nm.

• Provozní doporučení: Obvykle se doporučuje provozovat laserové systémy pod 50 % specifikovaného LIDT, aby se poskytla bezpečnostní rezerva a zohlednily se potenciální variace v čase a vliv environmentálních faktorů.

Typy optických komponent ZnSe a návrh systému

ZnSe se vyrábí do různých optických komponent, z nichž každá plní specifické funkce v optickém systému. Návrh s ZnSe vyžaduje pečlivé zvážení jeho vlastností a zamýšlené aplikace.

Běžné optické prvky ZnSe:

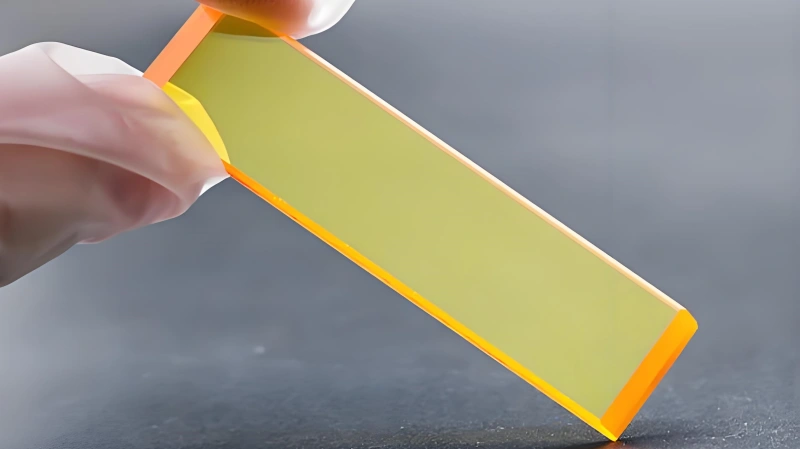

• Čočky: Používají se k zaostřování nebo kolimaci světla.

• Meniskové čočky: Běžně se používají v CO2 laserových systémech k dosažení menších průměrů skvrny, snížení sférické aberace a snížení ztrát paprsku v aplikacích řezání nebo značení.

• Aspherické čočky: Nabízejí vynikající korekci aberací ve srovnání s kulovými čočkami, zejména pro zaostřování nebo kolimaci světla bez zavedení sférické aberace. ZnSe asféry pracují v středním IR rozsahu (3-5 µm a 7-12 µm). Obvykle se vyrábějí pomocí diamantového obrábění. Vzhledem k vysokému indexu lomu ZnSe mohou být asféry navrženy s kratšími ohniskovými vzdálenostmi a nižší disperzí než ty, které jsou vyrobeny z materiálů, jako je CaF₂. Pro optimální kolimaci by měla rovinná plocha směřovat k laseru nebo bodovému zdroji.

• Okna: Používají se jako ochranné prvky nebo k oddělení prostředí, přičemž umožňují optickou transmisi. Jsou běžné v systémech FLIR a termografie.

• Prismy: Používají se k rozptylu nebo přesměrování světla. ZnSe se používá pro ATR (Attenuated Total Reflectance) hranoly ve spektroskopii.

• Děliče paprsků: Používají se k rozdělení paprsku na dva nebo více paprsků.

Úvahy o návrhu systému:

• Tepelné čočkování: Jak je uvedeno v části 2, tepelné čočkování je významným problémem ve vysoce výkonných laserových systémech používajících ZnSe. Zahřívání způsobuje tepelnou roztažnost a zvýšení indexu lomu, což vede ke kratší ohniskové vzdálenosti. Míra tepelného čočkování závisí na laserovém výkonu, pracovním cyklu a čistotě čočky.

• Techniky zmírnění: .

• Použití ZnSe s nízkou absorpcí minimalizuje tepelné zatížení.

• Pasivní kompenzační techniky a vícefázové návrhy využívající materiály s opačnými hodnotami dn/dT (např. kombinace ZnSe s fluoridovými skly, jako je CaF₂, BaF₂ nebo LiF₂, které mají záporné dn/dT) mohou snížit tepelně indukované aberace vlnové fronty. To umožňuje pasivní korekci jak prvního řádu, tak vyšších řádů tepelných aberací v sub-kW laserových systémech.

• Atermální strategie zahrnující pečlivý výběr materiálu a optický design mohou výrazně zmírnit tepelné čočkování.

• Řízení aberací: Sférická aberace je hlavním problémem u jednoduchých kulových čoček, což brání dosažení difrakčně omezeného výkonu v monochromatických aplikacích. Aspherické čočky jsou speciálně navrženy pro korekci této aberace.

• Antireflexní (AR) vrstvy: Nezbytné pro snížení ztrát odrazem na rozhraní vzduch-ZnSe a maximalizaci propustnosti. AR vrstvy jsou optimalizovány pro specifické spektrální rozsahy, jako je 10,6 μm pro lasery na oxid uhličitý, nebo širokopásmové AR (BBAR) pro termografické systémy pracující v širších spektrálních rozsazích (např. 3-5 μm nebo 7-12 μm). Vrstvy BBAR minimalizují odraz zpět do systému, čímž maximalizují propustnost.

• Uchycení: Správné uchycení je nezbytné pro zabránění namáhání poměrně měkkého materiálu ZnSe, což může vést k dvojlomu nebo mechanickému poškození. Pro přesné uchycení se používají přesné držáky, jako jsou XY translační držáky.

• Bezpečnostní opatření při manipulaci: ZnSe je toxický materiál a relativně měkký, snadno se poškozuje. Při manipulaci je nutné používat gumové nebo plastové rukavice, aby se zabránilo kontaminaci a poškození.

Úvahy o pokročilém designu:

• Adaptivní optika: Pro velmi vysoce výkonné nebo dynamické aplikace, kde je tepelné čočkování významné a obtížně se pasivně kompenzuje, může integrace adaptivních optických prvků (např. deformovatelných zrcadel) do systému ZnSe aktivně korigovat deformace vlnové fronty v reálném čase způsobené tepelnými efekty. To by zvýšilo složitost a náklady, ale může umožnit vyšší úrovně výkonu.

• Integrované chladicí kanály: Ačkoli je to u měkkých materiálů, jako je ZnSe, náročné na implementaci, zkoumání mikrofluidních chladicích kanálků přímo uvnitř nebo v těsné blízkosti vysoce výkonných optických prvků ZnSe může poskytnout velmi lokální a efektivní odvod tepla, čímž se dále zmírní tepelné čočkování. To by vyžadovalo významné pokroky ve výrobních metodách.

Výrobní procesy

Výroba vysoce kvalitních optických prvků ZnSe zahrnuje pokročilé techniky růstu krystalů, následované přesným broušením, leštěním a pokovováním. Výrobní metoda významně ovlivňuje vlastnosti materiálu a jeho vhodnost pro různé aplikace.

Techniky růstu krystalů:

• Chemická depozice z plynné fáze (CVD): Toto je nejrozšířenější metoda pro výrobu optické kvality ZnSe. Zahrnuje reakci par zinku s plynným selenovodíkem v řízené atmosféře, obvykle při teplotách kolem 650–750 °C. ZnSe se ukládá jako polykrystalická vrstva na substrát, často grafit. Vodík a nosné plyny se kontinuálně odčerpávají. CVD ZnSe je známý pro svou vysokou chemickou čistotu a nízkou hustotu defektů díky poměrně nízké teplotě růstu a čištění během procesu. Velikost zrn je řízena, obvykle 30–50 µm, pro zlepšení pevnosti. Podle jednoho zdroje z roku 2020 byl CVD ZnSe exkluzivně vyráběn v USA.

• Fyzická depozice z plynné fáze (PVD): PVD zahrnuje zpracování odpadu ZnSe odpařováním a rekombinací do pevné látky. Zatímco PVD ZnSe má některé úspěšné záznamy, obecně se považuje za nevhodný pro náročné CO2 laserové optiky. Navzdory tomu si PVD v roce 2023 udržel významné postavení na globálním trhu s krystaly selenidu zinečnatého, s podílem přes 45 % na příjmech, což je přičítáno jeho schopnosti vyrábět velké krystaly s vysokou krystalickou kvalitou.

• Horké lisování prášku: Tento proces zahrnuje konsolidaci zrn ZnSe při vysoké teplotě a tlaku.

• Tavení a růst: Pěstování krystalů přímo z roztaveného ZnSe.

Volba metody růstu ovlivňuje materiálové vlastnosti, jako je složení nečistot, inkluze a vlastnosti mikrodefektů. CVD je obvykle preferována před vysokoteplotním lisováním prášku a sublimačně-kondenzačním růstem pro lepší čistotu a krystalinitu.

Tvarování a leštění:

Jakmile je vyroben objemový materiál ZnSe, je tvarován do požadovaného optického prvku (čočka, okno, hranol atd.) pomocí procesů, jako je broušení a diamantové obrábění. Diamantové obrábění je zvláště důležité pro výrobu přesných tvarů asferických čoček. Povrchy jsou poté leštěny pro dosažení požadované optické kvality povrchu a specifikací návrhu. Výrobci často používají speciální techniky pro optimalizaci těchto parametrů.

Optické vrstvy:

Nanášení optických vrstev je důležitým posledním krokem pro zlepšení výkonu.

• Antireflexní (AR) vrstvy: Tyto vrstvy jsou nezbytné pro snížení ztrát odrazem na površích optických prvků ZnSe, které mohou být významné vzhledem k indexu lomu materiálu. AR vrstvy jsou navrženy pro specifické vlnové délky nebo širokopásmové rozsahy.

• Vícevrstvé AR vrstvy: Současný výzkum se zaměřuje na vícevrstvé AR vrstvy pro dosažení lepšího přizpůsobení indexu lomu a širších transmisních schopností. Nicméně, jednoduché skládání vrstev může vést k superpozici napětí a selhání vrstvy.

• Gradientový index lomu (GRIN) struktury: GRIN struktury mohou výrazně zlepšit adhezi a propustnost tím, že efektivně eliminují rozhraní.

• Struktury Vysoká-Nízká-Vysoká-Nízká (HLHL): HLHL struktury mohou dosáhnout značné antireflexní účinnosti s menším počtem vrstev a výběr materiálů s opačnými vlastnostmi napětí pomáhá zvládat napětí. Tyto struktury však vyžadují sofistikovanější techniky přípravy.

• Vícefunkční vrstvy: Kombinace AR funkcí s pasivací povrchu je oblastí výzkumu, zejména pro materiály, jako je křemík, kde vrstvy SiO₂ mohou sloužit oběma účelům.

• Texturované vrstvy: Speciální dielektrické vrstvy mohou zlepšit proud a spektrální odezvu v solárních článcích zvýšením optického zachycení. Tento přístup může být levnější než texturování samotného substrátu.

• Ochranné vrstvy: Vzhledem k relativní měkkosti a toxicitě ZnSe mohou být použity ochranné vrstvy, ačkoli primárním postupem pro bezpečnou manipulaci je používání rukavic.

• Další vrstvy: Kovové vrstvy (hliník, stříbro, zlato), pásmové filtry a dielektrické vrstvy mohou být také použity v závislosti na aplikaci.

Perspektivní inovace ve výrobě:

• Aditivní výroba: Ačkoli je v současné době náročná pro vysoce kvalitní optické komponenty, jako je ZnSe, budoucí pokroky v aditivních výrobních metodách by mohly pravděpodobně umožnit přímou výrobu komplexních optických komponent ZnSe s integrovanými funkcemi, čímž se sníží odpad materiálu a umožní nové návrhy.

• In-situ sledování a řízení: Implementace pokročilého in-situ monitorování a řízení v reálném čase během růstu krystalů a leštění by mohla dále zlepšit konzistenci materiálu, snížit defekty a zlepšit kvalitu povrchu nad současné možnosti.

Hlavní použití a příklady použití na trhu

Optika ZnSe je nezbytná v široké škále oblastí a aplikací, které využívají především její transparentnost v infračerveném spektru a její vhodnost pro vysoce výkonné laserové prostředí.

Hlavní oblasti použití:

• Řešení pro CO2 lasery: ZnSe je materiálem volby pro optiku v zařízeních CO2 laserů pracujících na vlnové délce 10,6 μm. Tyto lasery se ve velké míře používají v komerčním zpracování produktů, včetně řezání, svařování, gravírování a značení ocelí, plastů, textilií a kompozitů. ZnSe čočky, okna a další součásti jsou nezbytnými prvky těchto systémů, které vyžadují nízkou absorpci a vysokou odolnost proti poškození laserem. Předurčená transparentnost ZnSe ve viditelném spektru je významnou výhodou, která umožňuje snadné zarovnání paprsku IR laserového zařízení pomocí viditelného červeného HeNe laserového zařízení.

• Termografie: ZnSe se hojně používá v systémech pro termografické zobrazování, včetně systémů s předním infračerveným zářením (FLIR). ZnSe okna a čočky se používají v aplikacích, jako je noční vidění, bezpečnost a ochrana, vyhledávání a záchrana a lékařská diagnostika. Širokopásmové antireflexní vrstvy se obvykle používají k maximalizaci propustnosti v příslušných pásmech termografického zobrazování (např. 3-5 μm a 8-12 μm).

• Infračervená spektroskopie: ZnSe se používá v IR spektrometrech, zejména jako okna a ATR (Attenuated Total Reflectance) hranoly. Jeho široký rozsah propustnosti umožňuje studium různých materiálů ve středním a dalekém infračerveném spektru.

Specifické případy použití a požadavky na výkon:

• Vysoce výkonná laserová optika: Vyžaduje mimořádně nízké absorpční koeficienty, vysokou tepelnou vodivost a vysokou odolnost proti poškození laserem, aby odolala extrémnímu laserovému záření bez poškození nebo významného tepelného rozptylu.

• Ochranná okna: Používají se v extrémních prostředích k ochraně citlivých detektorů nebo vnitřní optiky před prachem, vlhkostí nebo chemickými nečistotami při zachování vizuální propustnosti. Vyžadují odolnost a vhodné ochranné vrstvy.

• Lékařská diagnostika: Používá se v různých lékařských laserových zařízeních a zobrazovacích nástrojích. Vyžaduje vysokou čistotu a konzistentní optické vlastnosti.

• Letectví a obrana: Používá se v pokročilých laserových systémech a termografickém zobrazování pro zaměřování, sledování a protiopatření. Vyžaduje robustní funkčnost v náročných podmínkách prostředí a často podléhá přísným požadavkům a předpisům, jako je ITAR.

• Průmyslová automatizace: Integrováno do laserových automatizačních jednotek pro výrobu, kontrolu kvality a inspekci. Vyžaduje spolehlivost a odolnost v průmyslovém prostředí.

Specifické nika a rozvíjející se aplikace:

• Laděné středně infračervené lasery: ZnSe může být dopován přechodnými kovovými ionty, jako je Cr²⁺ nebo Fe²⁺, za účelem generování ziskového média pro laděné lasery pracující v rozsahu 2–5 μm.

• Scintilátory: Krystaly ZnSe se používají jako scintilátory v lékařských zobrazovacích aplikacích, jako je CT a mamografie, které přeměňují rentgenové záření na viditelné světlo.

• Optická komunikace: Nízká absorpce a vysoká propustnost ZnSe z něj činí ideální materiál pro technologie optické komunikace, jako je vlnové dělení multiplexování (WDM).

• Optoelektronika: Rostoucí poptávka po optoelektronických zařízeních, jako jsou laserové diody a fotodetektory, vede k používání ZnSe díky jeho optickým vlastnostem.

• Tenkovrstvé úpravy: Schopnost ZnSe tvořit vysoce kvalitní krystalické vrstvy ho činí vhodným pro tenkovrstvé aplikace v elektronických zařízeních.

Výzvy integrace:

Integrace ZnSe optiky do systémů vyžaduje pečlivé zvážení:

• Tepelné řízení: Vytvoření systémů pro efektivní odvod tepla a zmírnění tepelného rozptylu, zejména ve vysoce výkonných aplikacích.

• Mechanické napětí: Zajištění, aby instalace a uchycení nezpůsobovaly napětí na velmi křehkých ZnSe součástech.

• Ochrana životního prostředí: Ochrana měkkých a potenciálně nebezpečných povrchů ZnSe před poškrábáním, vlhkostí a expozicí chemikáliím pomocí vhodného zacházení a povlaků.

• Zarovnání: Využití průhlednosti ZnSe nebo použití dalších pomocných prostředků pro zarovnání pro správnou instalaci systému.

Cenová dostupnost v aplikacích:

Zatímco ZnSe je špičkový materiál pro CO2 lasery s vlnovou délkou 10,6 μm, jiné materiály konkurují v různých IR spektrálních rozsazích nebo pro specifické požadavky na výkon. Germanium (Ge) je obvykle preferováno pro termografické zobrazování v rozsahu 8-12 μm díky své vysoké hodnotě lomu a propustnosti v tomto pásmu. Křemík (Si) je běžný v aplikacích v blízkém infračerveném spektru. CVD diamant nabízí vynikající tvrdost, tepelnou vodivost a odolnost proti poškození laserem pro velmi vysoké výkony nebo extrémní podmínky. Chalkogenidová skla nabízejí širokou IR propustnost a tvarovatelnost, ale mohou postrádat tvrdost a tepelnou odolnost krystalických materiálů. Hybridní optické systémy kombinující různé materiály mohou zlepšit účinnost v širokém spektrálním rozsahu.

Přehled trhu a budoucí očekávání

Trh s ZnSe optikou je dynamický trh řízený technologickými inovacemi a rostoucí poptávkou na různých trzích.

Velikost trhu a prognózy:

• Mezinárodní trh s ZnSe optickými součástkami byl v roce 2025 oceněn na 400,7 milionů USD a předpokládá se, že do roku 2032 dosáhne 662 milionů USD, což ukazuje složenou roční míru růstu (CAGR) 7,41 % v tomto období.

• Zaměření se zejména na surovinu, mezinárodní trh s materiálem zinku selenidu byl v roce 2024 oceněn na 0,19 miliardy USD a očekává se, že do roku 2033 vzroste na 0,26 miliardy USD, s CAGR 3,71 %.

• Mezinárodní trh pouze s ZnSe čočkami byl v roce 2025 odhadován na přibližně 1 150 milionů USD, s předpokládanou CAGR kolem 8 % od roku 2025 do roku 2033.

Tyto údaje ukazují vyváženou trajektorii růstu trhu s ZnSe optikou, poháněnou rozšiřujícími se aplikacemi.

Klíčové faktory růstu trhu:

• Zlepšená podpora laserové technologie: Široké používání laserů v lékařské diagnostice, zpracování materiálů (laserové obrábění) a termografii je hlavním hnacím faktorem.

• Rozvoj v letectví a obraně: Rostoucí závislost na špičkových laserových systémech v těchto odvětvích zvyšuje poptávku po vysoce kvalitních ZnSe součástech.

• Růst v průmyslové automatizaci: Integrace laserových technologií do automatizovaných výrobních procesů rozšiřuje základnu aplikací.

• Inovace v infračervené technologii: Pokrok v termografii, detekci plynů a IR spektroskopii vytváří nové příležitosti pro ZnSe optiku.

• Technologické zlepšení ve výrobě: Zvýšená přesnost, odolnost a účinnost ZnSe optiky díky výrobním inovacím podporují růst odvětví.

• Špičkové vlastnosti materiálu: Vynikající propustnost ZnSe ve středním IR spektru, mechanická pevnost, odolnost proti vlivům prostředí a vhodnost pro různé laserové vlnové délky podporují růst trhu.

• Investice vlády: Investice do obrany a bezpečnosti pohánějí poptávku po vysoce výkonné ZnSe optice.

Omezení trhu a problémy:

• Vysoká cena produktu: Cena vysoce čistého materiálu ZnSe zůstává významným omezením.

• Narušení dodavatelského řetězce: Události, jako je pandemie COVID-19, zdůraznily zranitelnost globálních dodavatelských řetězců, což ovlivnilo růst trhu.

• Dostupnost selenu: Omezená dostupnost selenu, klíčové složky ZnSe, může pravděpodobně omezit růst trhu.

• Poškození povrchu: Možnost poškození povrchu, zejména při provozu s vysokým výkonem laseru, je technickou výzvou.

• Cla: Zavedení nových cel na optické součástky může vést k dalšímu tlaku na náklady a ovlivnit tržní aspekty.

Regionální aspekty:

• Spojené státy a Kanada a Evropa: Tyto regiony vykazují silnou poptávku díky vylepšeným schopnostem výzkumu a vývoje a včasnému přijetí pokročilých technologií. Dominují trhu s ZnSe čočkami díky robustní technologické základně a značným výdajům na výzkum a vývoj.

• Asie a Tichomoří: Tento region zažívá rychlý růst, poháněný rostoucí automatizací a významnými investicemi do laserového obrábění a vývoje optických systémů, zejména v Číně.

Dodavatelský řetězec a trendy ve výrobě:

• Regionální výrobní centra: Existuje trend směrem k vytváření místních výrobních center, aby se efektivněji řešila regionální poptávka a zmírnila rizika spojená s dlouhými globálními dodavatelskými řetězci.

• Spolupráce a partnerství: Zvýšená spolupráce mezi dodavateli pomáhá zlepšit distribuci a zvýšit tržní dosah.

• Zaměření na přesnost a odolnost: Výrobní pokroky se zaměřují na zlepšení přesnosti a odolnosti ZnSe součástí.

• Flexibilní metody dodávek: Dodavatelé používají flexibilnější metody dodávek, aby si udrželi konkurenční výhodu.

• Růst domácí kapacity: Dovozní cla vedou k růstu domácí výrobní kapacity v klíčových oblastech, aby se obešly přeshraniční cla.

• Dlouhodobé smlouvy a near-shoring: Zákazníci stále častěji hledají dlouhodobé smlouvy a zkoumají možnosti near-shoringu, aby snížili volatilitu dodávek.

Konkurenční prostředí:

Trh s ZnSe optikou je konkurenční, s kombinací zavedených globálních hráčů a nově vznikajících dodavatelů. Konkurence pohání inovace a vývoj cenově dostupnějších a spolehlivějších produktů. Mezi klíčové hráče patří Thorlabs, Crystran, Edmund Optics a Chineselens Optics.

Technologické trendy:

• Zlepšená tepelná spolehlivost: Pokračující výzkum se zaměřuje na zlepšení tepelné stability a snížení absorpce ZnSe součástí pro vysoce výkonné laserové aplikace.

• Precizní optika: Rostoucí poptávka po vysoce přesné optice v náročných aplikacích, jako je letectví a obrana, pohání pokrok v montáži a kontrole.

• Tenkovrstvé aplikace: Výzkum pokračuje ve využívání vlastností ZnSe pro tenkovrstvé aplikace v elektronických zařízeních.

• Zlepšení kvality povrchu: Pokroky v technikách depozice a leštění zlepšují kvalitu povrchu a snižují deformaci vlnové fronty.

• Pokročilé antireflexní vrstvy a pasivace povrchu: Výzkum vícevrstvých antireflexních vrstev, gradientních indexů lomu a metod pasivace povrchu (možná s použitím samotného ZnSe jako pasivační vrstvy, jak je zkoumáno pro laserové diody) si klade za cíl zlepšit propustnost, snížit odraz a zvýšit odolnost a odolnost proti poškození laserem.

Regulační a ekonomické aspekty:

• Regulační normy: Dodržování přísných regulačních norem vede výrobce k dodávání vysoce kvalitních součástí s konzistentním výkonem.

• Vliv cel: Cla na hotové ZnSe okna ovlivnila marže některých společností.

Budoucí očekávání:

Budoucnost ZnSe optiky se jeví slibně, poháněná pokračujícím vývojem v klíčových oblastech použití, jako je laserové zpracování, termografie a obrana. Přestože existují problémy spojené s cenou produktu, silou dodavatelského řetězce a konkurencí ze strany náhradních materiálů, očekává se, že pokračující výzkum inovativních výrobních postupů, vylepšených vlastností materiálu (např. nižší absorpce, vyšší odolnost proti poškození laserem) a nových metod povlakování udrží jeho význam. Potenciál ZnSe v rozvíjejících se odvětvích, jako je lékařské zobrazování, optická komunikace a optoelektronika, také nabízí značné možnosti růstu. Trh pravděpodobně uvidí pokračující konsolidaci mezi výrobci a zvýšený důraz na místní dodavatelské řetězce pro zlepšení odolnosti.

Rizikové budoucí trendy:

• Integrace s AI pro výrobu: Použití AI a strojového učení k optimalizaci parametrů růstu krystalů, procesů rafinace a depozice povlaků by mohlo vést k nebývalé úrovni kvality materiálu, konzistence a výtěžnosti.

• Vývoj ZnSe metamateriálů: Výzkum zaměřený na vytváření metamateriálů pomocí ZnSe struktur by mohl vést k neznámým optickým funkcím v IR spektru, jako je dokonalá absorpce, negativní lom nebo maskování, čímž se otevřou zcela nové oblasti aplikací.

• Zvýšený důraz na udržitelnost: S rostoucími environmentálními problémy může existovat zvýšený tlak na vývoj udržitelnějších strategií pro získávání selenu a výrobu ZnSe optiky, potenciálně zahrnující recyklační programy nebo alternativní syntetické cesty.
