Optik Safire Giriş

Optik Safire Giriş

Optik safir, özellikle zorlu optik, mekanik ve termal uygulamalar için tasarlanmış, yapay, çok saf bir alüminyum oksit (AL2O3) türüdür. Kristallerin uzun menzilli atom düzeni özelliğinden yoksun olan amorf optik camdan temelde farklı, kristal bir malzemedir. Tamamen doğal safir varken ve mücevher olarak değerlendirilirken, sentetik optik safir, teknolojik kullanımlar için gereken yüksek saflığa ve mimari mükemmelliğe ulaşmak için kontrollü koşullar altında genişletilir. Bu nedenle, "inci cam" terimi yanlış bir adlandırmadır, çünkü safir, camda keşfedilen düzensiz atom planının aksine, kristal bir kafes yapısına sahiptir.

Safir gibi kristalin katılar ile cam gibi amorf katılar arasındaki temel fark, atomik planlarına dayanır. Kristalin ürünler, ürün boyunca uzanan son derece düzenli, çoğalan bir kafes yapısı gösterir. Bu integral düzen, safirin olağanüstü sertliği, yüksek erime faktörü ve belirli optik özellikleri de dahil olmak üzere olağanüstü özelliklerinin çoğunu belirler. Kristalin ürünler, belirgin, keskin bir erime sıcaklığı seviyesine ulaşana kadar esnek olmayan bir yapıyı korur. Buna karşılık, optik cam gibi amorf malzemeler, uzun menzilli düzen olmaksızın rastgele bir atomik konumlandırmaya sahiptir. Cam, genellikle sabit bir erime noktasına sahip olmak yerine kalınlığı sıcaklık seviyesiyle kademeli olarak değişen aşırı soğutulmuş bir sıvı olarak kabul edilir. Bu ayrımı gösteren tipik bir örnek, amorf erimiş kuvars camı veya kristalin kuvars olarak var olabilen silisyum dioksittir (SiO2).

Safirin kristal yapısı altıgen/eşkenar dörtgendir. Bu anizotropik çerçeve, optik ve mekanik özellikler de dahil olmak üzere bir dizi yerleşim özelliğinin kristalografik yönelime bağlı olduğunu ima eder. C düzlemi, A düzlemi, R düzlemi ve M düzlemi gibi farklı yönelimler, belirli uygulama ihtiyaçlarına bağlı olarak kullanılır. Kristalin optik ekseninin yüzeye dik olduğu C düzlemi safir, çift kırılmanın sonuçlarını azaltmak için genellikle optik uygulamalarda tercih edilir. Daha az kritik uygulamalar için rastgele konumlandırmalar kullanılabilir. Optik eksen ile parçanın yüzey alanı arasındaki açısal ilişki, hizalaması olarak adlandırılır.

Yapay safir üretiminin tarihi bir asırdan fazla bir süreye dayanır. 1902'de Auguste Verneuil tarafından yaratılan Verneuil süreci, alev füzyonuyla sentetik taşların seri üretimi için ilk teknikti. Geleneksel olarak önemli olsa da, Verneuil prosedürüyle elde edilen kalite genellikle modern yüksek hassasiyetli optik ve dijital uygulamalar için yetersizdi. Czochralski yaklaşımı ve Kenar Tanımlı Film Beslemeli Büyüme (EFG) gibi gelişmiş teknikler, yarı iletken gofretler ve yüksek dereceli optik bileşenler için uygun, daha az sorunlu, daha büyük, daha homojen kristaller üretmek için yaratıldı. II. Dünya Savaşı sırasında, Avrupa tedarik hatları kesintiye uğradığında, Verneuil süreci özellikle Amerika Birleşik Devletleri'nde hassasiyet araçları için mücevher yatakları üretmek için uygulandı.

Saf safir renksizdir. Kirliliklerin görünürlüğü safire gölge verebilir ve mekanik, termal ve optik özelliklerini önemli ölçüde değiştirebilir. Örneğin, kristal büyüme prosedürü boyunca sunulan oksijen kusurları, özellikle 200 nm civarındaki UV aralığında (F-merkezi olarak adlandırılır) ışık emilimine neden olabilir. Daha az oksijen sorunu olan safir, ışığı yaklaşık 150 nm'ye gönderebilir. Sentetik safir, amaçlanan uygulamasına göre derecelendirilir, daha yüksek kaliteler zorlu optik kullanımlar için çok az ışık saçılması ve kafes bozulması gösterirken, daha da fazla kusura sahip düşük kaliteler mekanik uygulamalar için uygundur. UV dereceli safir, UV ışığına maruz kaldığında solarizasyonu önlemek için özel olarak işlenir. Kalite örnekleri arasında Kalite 1 (dikkat çekici optik iletim), Sınıf 2 (yüksek optik berraklık) ve Mekanik Kalite (yüksek sertlik ve kullanım direnci) bulunur.

Karşılaştırmalı Optik ve Fiziksel Özellikler

Optik safir, onu standart görsel camlardan ayıran ve kesin yüksek performanslı işlemler için temel kılan, optik ve fiziksel konut veya ticari özelliklerin benzersiz bir kombinasyonuna sahiptir.

Optik Rezidans:

• Vites Kutusu Değişimi: Safirin en önemli görsel avantajlarından biri inanılmaz derecede geniş iletim aralığıdır. Derin mavi deniz ultraviyole (UV) alanından gelen ışığı, yaklaşık 150-170 nm'den başlayarak (seviyeye ve saflığa bağlı olarak) görünür küreden ve orta kızılötesi (MWIR) konuma, normalde yaklaşık 5,5 μm'ye (5500 nm) iletir. Bazı kaynaklar 4,5 μm'lik bir üst sınır önermektedir. Bu geniş açıklık penceresi, safiri, aslında büyük ölçüde görünür veya yakın IR için oluşturulmuş birçok görsel camın aksine, çeşitli ürkütücü bantlarda dişli kutusu gerektiren uygulamalar için uygun hale getirir. Örneğin, BK7 gibi yaygın borosilikat taç camı, yaklaşık 350 nm'den 2000 nm'ye kadar iletim yapar ve bu da onu daha derin UV işlemleri için uygunsuz hale getirir. Birleştirilmiş silika daha geniş bir seçim sunar (yaklaşık 210-4000 nm) ancak yine de safirin derin UV ve ayrıca genişletilmiş MWIR dişli kutusunun gerisinde kalır. IR'de kullanılan germanyum, görünürde ve UV'de aslında şeffaf değildir. Safirin daha yüksek iletimi, yansıma önleyici (AR) kaplamalarla daha da artırılabilir ve ayrıntılı dalga boyu seçimlerinde 'a kadar geçirgenliğe ulaşabilir. Safir ayrıca, uzun süreli UV görünürlüğünde bazı görsel ürünlerde görülen bir hasar hissi olan UV kararmasına karşı da dayanıklıdır.

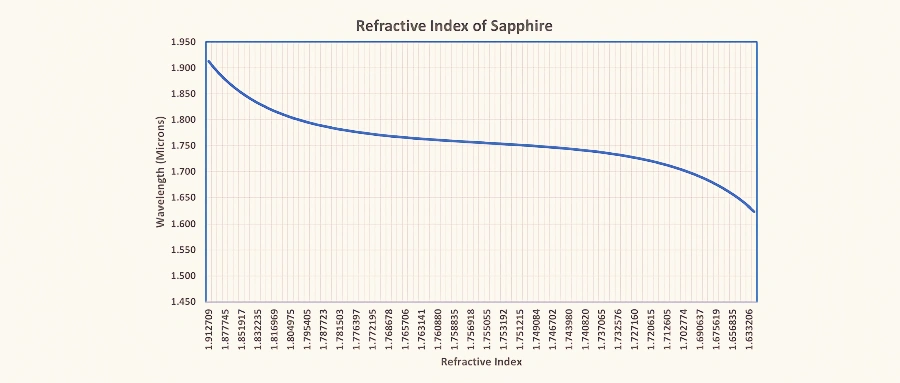

• Kırılma İzi: Safir, birçok yaygın optik camla eşleşen nispeten yüksek bir kırılma indisine sahiptir. Görünür spektrumda, kendi kırılma indisi genellikle 1,76 civarındadır. 1,06 μm gibi belirli bir dalga boyunda, kırılma indisi aslında yaklaşık 1,7545'tir. Bu, BK7'den (587,6 nm'de yaklaşık 1,5168) ve entegre silikadan (587,6 nm'de 1,3900) daha fazladır. Safirin kırılma işareti, diğer bileşenler gibi, sıcaklığa ve strese (dn/dT ve ayrıca dn/dP) dayanır, ancak ayrıntılı piyasa değerleri daha özel kayıtlar gerektirir.
• Çift kırılma: Tek eksenli bir kristal olarak safir, kırılma indisinin görsel (c-) ekseni etrafındaki aydınlatmanın polarizasyon ve yayılma talimatlarına göre değiştiğini gösteren çift kırılma sergiler. Bu, çift kırılmaya yol açabilir. C eksenine dikey güneşli polarize için geleneksel kırılma işareti (Hayır) yaklaşık 1,768 iken, c eksenine paralel güneşli polarize için şaşırtıcı kırılma indisi (Ne) aslında yaklaşık 1,760'tır. Çift kırılmanın boyutu (Ne - Kesinlikle Hayır) yaklaşık 0,008'dir. Çift kırılma, dalga plakaları gibi işlemlerde kullanılabilirken, dalga cephelerini bükebileceği ve polarizasyona bağlı etkiler yaratabileceği için optik ev pencerelerinde ve lenslerde sıklıkla elverişsizdir. Özellikle hafifliğin c ekseni boyunca dağıldığı C düzlemi kesimlerini kullanarak taş hizalamasının dikkatli bir şekilde toplanması, görsel parçalardaki çift kırılma sonuçlarını kolayca azaltabilir.
• Yayılma: Safirin kendi kırılma indisinin dalga boyuyla birlikte nasıl değiştiğini tanımlayan saçılması, Sellmeier formülleri kullanılarak karakterize edilebilir. Belirli dağıtım piyasa değerleri doğrudan sağlanmasa da, Sellmeier formülü dişli kutusu küresi boyunca kırılma indisinin tahmin edilmesini sağlar. Optik camlarda difüzyon için yaygın bir ölçüt olan Abbe çeşidi, yüksek bir piyasa değeriyle azaltılmış saçılma ve ayrıca azaltılmış bir piyasa değeriyle önemli bir dağılım gösterir.

Bedensel Nitelikler:

• Hem Sağlamlık Hem de Güç: Safir aslında inanılmaz derecede zordur, Mohs ölçeğinde 9. sırada yer alır ve değerli taştan hemen sonra gelir. Knoop sertliği hizalamaya bağlı olarak 1370 ila 2200 kg/mm2 arasında değişir. Bu sert katılık onu çizilmelere, aşınmaya ve yıpranmaya karşı oldukça duyarsız hale getirir, bu da sert ortamlarda hayati bir avantajdır. Safir ayrıca daha yüksek basınç tokluğuna ve daha yüksek bir esneklik modülüne sahiptir, bu da birinci sınıf teknik dayanıklılığını ve darbeye karşı direncini sağlar.
• Termal Özellikler: Sapphire, yaklaşık 1800 ° C'nin üzerindeki kriyojenik miktarlar ve yaklaşık 2053 ° C (3727 ° F) civarında bir erime yönü ile birlikte büyük bir sıcaklık değişiminde kendi mekanik ve ayrıca optik evlerini koruyarak olağanüstü termal güvenilirlik gösterir. Kendi termal enerjisi, diğer görsel bileşenlerin ve ayrıca dielektriklerin çoğundan daha fazladır ve bu da yüksek sıcaklık veya hatta yüksek güç taleplerinde hayati önem taşıyan ısı enerjisinin dağıtılmasına yardımcı olur. Sapphire ayrıca, hızlı sıcaklık seviyesi değişiklikleri sırasında alan hasarından veya devitrifikasyondan uzak durarak termal şoka karşı koruma gösterir. Kendi termal büyüme katsayısı, yaklaşık 8,8 x 10 ⁻⁶/ ° C olmak üzere nispeten düşüktür. * Kimyasal Eylemsizlik: Safir aslında kimyasal olarak inanılmaz derecede pasiftir ve uzay sıcaklığındaki çözücülerin, asitlerin ve alkalilerin çoğuna karşı bağışıktır. Bazı aşındırmalar 600-800 °C'nin üzerindeki sıcak fosforik asit ve sert kostiklere kolayca eşlik edebilirken, kendi standart direnci onu birçok görsel camın zayıflayacağı keskin kimyasal ortamlar için oldukça uygun hale getirir.
• Elektrik Gayrimenkulleri: Safir aslında yüksek çoğunluk direnci ve daha yüksek dielektrik sabiti ile birlikte olağanüstü bir elektrik yalıtkanıdır. Bu özellikler güç izolasyonu gerektiren uygulamalarda faydalıdır.

Değerlendirme Masası: Safir ve Yaygın Optik Camlar

Bu karşılaştırma, safirin sağlamlık, termal ve ayrıca kimyasal koruma ve özellikle birçok optik camın sınırlı olduğu derin UV ve ayrıca gerilmiş MWIR'de kapsamlı spektral dişli kutusu ile ilgili avantajlarını vurgular. Bununla birlikte, çift kırılması ve ayrıca daha yüksek fiyatı, ünite stilinde bakılması gereken faktörlerdir.

Uygulamalar ve Performans Bağlamları

Optik ve fiziksel konut veya ticari özelliklerin olağanüstü kombinasyonu, safiri, tipik optik camların çalışmayı bırakacağı çok çeşitli zorlu uygulamalar için tercih edilen malzeme haline getirir. Zorlu atmosferlere dayanma kabiliyeti, özel optik sistemlerde kullanımı için önemli bir itici güçtür.

• Zorlu Ortam Pencereleri ve Kubbeleri: Sapphire'in inanılmaz sağlamlığı (Mohs aralığında 9) ve çizilme direnci, kum ve kirle çalışan yüksek hızlı havacılık uygulamaları veya derin deniz ve tortuya maruz kalan su altı sistemleri gibi hoş olmayan parçaların olduğu atmosferlerde çok önemlidir. Yüksek basınç dayanımı ve stres direnci, yaklaşık 10.000 psi'lik strese dayanabilen optik kubbelerle derin deniz dalgıçlarında ve su altı güvenlik otomobillerinde kullanılmasını sağlar. Ürünün kimyasal eylemsizliği, yıkıcı atmosferlerde performansı garanti ederken, yüksek sıcaklık güvenliği (-200 ° C ile +1000 ° C arasında çalışma dizileri ve 2030 ° C'ye eşitleme) onu ısıtma sistemi pencereleri, elektrikli süpürge odalarındaki görüntüleme pencereleri ve yüksek sıcaklıklı plazma ortamları için mükemmel hale getirir. Sapphire'in termal şoka direnci, hızlı sıcaklık seviyesi değişiklikleri olan uygulamalarda güvenilirliğini daha da artırır.
• Havacılık ve Savunma: Havacılıkta, inci ev pencereleri ve kubbeler, yüksek hız füze kılavuz sistemlerinde, manzara resim direklerinde ve gimbaled sistemlerinde, yüksek hız ve ekolojik yönlere maruz kalma gibi zorlu koşullara dayanabilme kabiliyetleri nedeniyle kullanılır. Radyasyon direnci, yüksek radyasyon sistemlerinde güneş ışınımını durdurarak, onu uzay ve nükleer uygulamalar için uygun hale getirir.
• Lazer Sistemleri: Safir ev pencereleri, hasar görmeden yüksek lazer güç yoğunluklarına dayanabilen birçok lazer türünde güvenlik elemanı olarak işlev görür. Yüzey kalitesi, lazer uygulamalarında özellikle önemlidir, çünkü kusurlar lazer kaynaklı hasara yol açabilir. Geliştirilmiş saçılma nedeniyle UV lazerler için genellikle daha sıkı yüzey alanı kalite toleransları gerekir.
• Endüstriyel Görüntüleme Alanları: Safir ev pencereleri, aşırı sıcaklık farklılıklarına ve gerilim farklılıklarına karşı dayanıklı olmaları nedeniyle, sıklıkla elektrikli süpürge odalarında ve yüksek sıcaklık plazması içeren ortamlarda görüş alanı olarak kullanılır.
• Tıbbi Uygulamalar: Sapphire'in optik berraklığı, kimyasal eylemsizliği, çizilmeye karşı direnci ve biyouyumluluğu, onu tıbbi görüntüleme, lazerler, biyokimyasal analiz ve cerrahi robotik gibi çeşitli tıbbi uygulamalar için ideal hale getirir.
• Yarıiletken Endüstrisi: Safir her durumda tamamen optik bir uygulama olmasa da, yüksek parlaklıktaki LED'lerin ve lazer diyotların üretiminde galyum nitrürün (GaN) büyümesi için bir alt tabaka olarak yaygın şekilde kullanılır.
• Tüketici Elektroniği: Safirin çizilmeye karşı dayanıklılığı, saat camlarında ve bir bakıma akıllı cihaz elektronik kameraları ve ekranları için kaplama ürünü olarak kullanılmasını sağlamıştır, ancak maliyet, bu sektörde daha geniş çaplı benimsenmeyi sınırlayan önemli bir faktör olmaya devam etmektedir.
• Diğer Çeşitli Uygulamalar: Sapphire ayrıca dayanıklı, çizilmeye karşı dayanıklı yüzeyi nedeniyle UPC kod tarayıcılarında, FTIR spektroskopisi ve FLIR görüntüleme sistemlerinde de kullanılmaktadır.

Optik camla karşılaştırıldığında safir, aşırı sertlik, yüksek sıcaklık direnci, geniş spektral geçirgenlik (özellikle UV ve MWIR'de) ve kimyasal eylemsizlik gerektiren uygulamalarda olağanüstü performans kullanır. BK7 ve erimiş silika gibi optik camlar uygun fiyatlı ve çeşitli görünür ve yakın IR uygulamaları için uygun olsa da, safirin dayanıklılığından ve uzun spektral aralığından yoksundurlar. Birleştirilmiş silika genellikle bazı zorlu uygulamalarda pratik bir alternatif olarak kabul edilir, ancak safir genellikle daha yüksek bir maliyetle de olsa dikkate değer bir verimlilik sağlar. Safir ve optik cam arasındaki seçim, performans ihtiyaçları, çevre koşulları ve dikkate alınması gereken fiyat faktörleri arasında bir uzlaşmadır.

Üretim Süreçleri, İadeler ve Gider Etkileri

Büyük, yüksek kaliteli optik safir bilyelerin ve hassas optik parçaların üretimi karmaşık ve enerji yoğun bir süreçtir ve bu da ürünün seri üretim optik cama kıyasla daha fazla masrafa sahip olmasına önemli ölçüde katkıda bulunur. Her biri kendi avantajları, zorlukları ve getiri ve fiyat üzerindeki etkileri olan çeşitli kristal büyüme yaklaşımları kullanılır.

Yapay safir pazarı, 2023'te 5,2 milyar ABD dolarından 2033'te 10,1 milyar ABD dolarına ulaşması beklenen, %6,8'lik bir bileşik yıllık büyüme oranına sahip, genişleyen bir endüstridir. Bu büyümeyi yönlendiren temel uygulamalar arasında yüksek parlaklıktaki LED'ler, yarı iletken alt tabakalar, optik parçalar ve tüketici elektroniği cihazları yer almaktadır. Safir şu anda yüksek parlaklıktaki LED alt tabaka pazarına hakim olsa da, silikon (Si), silisyum karbür (SiC) ve galyum nitrür-silikon (GaN-on-Si) gibi farklı ürünler pazar payı kazanmaktadır. İhtiyaç, tüketici elektroniği cihazlarından, otomotiv pazarından (özellikle EV benimsenmesiyle yönlendirilen otomobil LED pazarının gelişimi) ve LED ışıklarındaki daha geniş değişiklikten etkilenmektedir. Müşteri elektroniği pazarındaki fazlalık, fiyat değişikliklerine yol açabilir. Asya-Pasifik, Tayvan'ın önemli bir pazar payına sahip olması ve Çin'in yerel üretimi artırmasıyla safir gofret üretimi için önemli bir merkezdir.

Yüksek üretim fiyatları, safir pazarındaki temel kısıtlamadır ve uzmanlaşmış geliştirme ekipmanlarında önemli sermaye harcaması, prosedürlerin enerji yoğun doğası ve yüksek vasıflı personele olan talepten kaynaklanmaktadır. İnanılmaz derecede sert safir ürününün işlenmesi ve cilalanması da nihai eleman maliyetine önemli ölçüde katkıda bulunur. Ham madde, yüksek saflıkta alümina (HPA veya AL2O3), alüminanın kristal bir formudur. HPA, toplam bilye üretim fiyatının yalnızca yaklaşık 'unu temsil etse de, saflığı optik uygulamalar için önemlidir. Bazı şirketlerin yenilenebilir kaynak kaynakları kullanılarak üretilen "çevre dostu" safire odaklanmasıyla, tedarik zincirlerinin riskten arındırılması ve sürdürülebilir üretim yöntemlerinin vurgulanması yönünde genişleyen bir eğilim vardır. Bilinmeyenleri ve malzeme masraflarını en aza indirmek için üretim zincirinin başlarında otomatik kalite güvence sistemleri yürütülmektedir. İthal safir alt tabakalarına uygulanan son birleşik devlet tarifelerinin ayrıca küresel tedarik zincirlerini ve maliyet yapılarını etkilemesi beklenmektedir.

Kristal Büyüme Yöntemleri:

• Kyropoulos (KY) Yöntemi: Bu teknik, bir tohum kristalinin bir pota içindeki sıvılaştırılmış alümina banyosuna daldırılmasını içerir. Pota dönerken yavaşça yukarı doğru çekilir ve alüminanın güçlenmesini ve büyük bir top oluşturmasını sağlar. KY tekniği, oldukça az sorunla büyük, birinci sınıf safir toplar üretmesiyle tanınır ve uygun fiyatlı ve etkili olarak kabul edilir. Bununla birlikte, önemli bir engel, iç sorunları önlemek için yavaş büyüme oranları gerektiren ısı değişimindeki değişikliklerin getirdiği istikrarsız gelişme oranıdır. 2017 yılına kadar KY, 300 mm boyutunda alt tabakalar üretme kapasitesine sahip 350 kg'a kadar top üretmişti. 2009 yılında, 200 kg'lık bir top, geliştirilmiş bir KY tekniği kullanılarak etkili bir şekilde genişletildi. KY ile yetiştirilen kristallere özgü bir saçılma sorunu meydana gelebilir ancak arayüz dışbükeyliğini özelleştirerek önlenebilir. KY bilyelerinin yuvarlak ekseni genellikle LED alt tabakalarında GaN birikimi için gereken konumlandırmaya diktir. KY yaklaşımı, büyük, yüksek kaliteli bilyeleri verimli bir şekilde oluşturma kapasitesi nedeniyle 2023'te pazarda kazançta lider oldu. Geliştirme süreci benzersiz aşamaları içerir: tohumlama, alma, eşdeğer boyutta geliştirme, tavlama ve soğutma. Önemli bir avantaj, kristalin büyüme sırasında duvar yüzeyiyle temas etmeden potada kalması ve termal gerginliği en aza indirmesidir.
• Isı Değiştirici Yaklaşımı (HEM): HEM, genellikle kristali soğutmadan önce yerinde tavlama kapasitesine sahip, bir pota içinde hassas sıcaklık kontrolü kullanan bir kristal geliştirme stratejisidir. HEM, 34 santimetre çapa ve 65 kg'a kadar kristal kayıtları ve 50 cm boyuta kadar ölçeklendirme planları ile daha büyük kristaller yetiştirmek için kullanılmıştır. 30 kg, 25 santimetre boyutunda bilyeler üretime alınmıştır. HEM, çift kırılma olmayan optik uygulamalar için daha büyük safir parçalar üretmek için çok önemli olan (0001) konumlandırma bilyelerinin genişletilmesinin yararlılığını göstermiştir. Yöntem ayrıca, karmaşık safir parçaları doğrudan çözülmeden genişletmek için bir "yatırım yayma" tekniği olarak uyarlanmıştır. Birleşik Isı Çıkarma Sistemi (CHES) adı verilen bir varyasyon, Bridgman yöntemine benzer şekilde, dikey pota çevirisi yoluyla geliştirme hızını yönetmenin daha sofistike bir yaklaşımını kullanır ve yaklaşık 250 mm çapında kristaller oluşturmuştur. HEM'de yetiştirilen kristallerdeki olası bir kusur, "sütlü kusur" olarak adlandırılan belirgin bir banttır. HEM'in önemli bir maliyet avantajı, potayı birkaç geliştirme çalışması için kullanma kapasitesidir ve bu da diğer stratejilere kıyasla daha düşük işletme gideriyle sonuçlanır. CHES tekniğiyle yetiştirilen toplar 'e kadar ürün kullanım oranlarına ulaşabilir.
• Kenar Tanımlı Film Beslemeli Büyüme (EFG): EFG, safirin molibden kalıplardan yetiştirilmesini içerir. Bu yöntem, plakalar, tüpler ve yaylar dahil olmak üzere farklı formlarda safir üretme yeteneğine sahiptir. EFG safir, 304 mm x 508 mm gibi büyük plaka boyutlarında kolayca bulunur. Bu, doğası gereği büyük pencerelerin geliştirilmesini sağlar. EFG, hızlı bir geliştirme oranı, uygun fiyatlı ve aynı anda birkaç öğeyi genişletme kapasitesi sağlar. EFG tarafından yetiştirilen en uzun sabit optik filament yaklaşık 16 fitti. EFG safir filamenti, standart optik fiberin erime faktörünün üzerindeki sıcaklıklara dayanabilir, paslanmaya karşı dayanıklıdır ve kızılötesi aralığa iletir. Bununla birlikte, EFG ile yetiştirilen kristaller kabarcıklar, tane sınırları ve çıkıklar gibi sorunlardan muzdarip olabilir. Bazı özelleştirilmiş EFG tekniklerindeki yanlış yerleştirme yoğunluğu geleneksel EFG'den daha düşük olsa da, yaklaşık olarak büyük boyutları (örneğin, 1 metreye 1 metrelik pencereler) ölçeklendirmek hem EFG hem de bilye yetiştirme yöntemleri için bir zorluk olmaya devam etmektedir.

Fiyat Sürücüleri ve Teknik Zorluklar: .

Optik safirin yüksek maliyetine bir dizi unsur eklenir. Pota malzemesinin seçimi çok önemlidir; tungsten potalar KY tekniğinde yaygındır, molibden ise genellikle HEM için kullanılır. Molibden potalar genellikle HEM sürecinde yalnızca bir geliştirme döngüsünden geçer ve bu da fiyata dahildir. Ev ısıtma teknikleri de farklıdır, KY genellikle vakumda refrakter metal (tungsten) brülör kullanırken, HEM argon ortamında grafit ısıtıcılar kullanır.

Geliştirme sırasında kristal yönelimi, ürün kullanımını ve fiyatını önemli ölçüde etkiler. Büyüyen C ekseni safir kristalleri, sektör standardı a ekseni kristalleri için -40'a kıyasla, topun 'tan fazlasını kullanabilir ve genişletilmiş kristalin kilogramı başına yaklaşık güç maliyeti tasarrufu sağlar.

Yanlış yerleştirmeler, kabarcıklar ve "sütlü kusur" dahil olmak üzere sorun oluşumu, nihai kristalin optik ve mekanik yerleşim özelliklerini etkileyen önemli bir teknolojik zorluktur. Büyüme hızının doğru bir şekilde kontrol edilmesi, birinci sınıf kristaller üretmek için esastır ve Czochralski prosedürünün (büyük optik bilyeler için ana hatları çizilmemiş olsa da) yeteneğiyle dikkat çektiği bir faktördür. Geliştirme ve soğutma boyunca güvenilir termal izleme, kaygıyı ve kusur oluşumunu azaltmak için de kritik öneme sahiptir.

Özetle, optik safir üretimi karmaşık ve pahalı kristal geliştirme yöntemlerini gerektirir. KY ve HEM gibi teknikler büyük bilyeler için ve EFG belirli şekiller için tercih edilirken, her biri kusur kontrolü, büyüme fiyat güvenliği ve malzeme uygulamasıyla ilgili zorluklar sunar. Yüksek sermaye yatırımı, güç kullanımı ve hammadde ve işleme maliyeti, safirin optik camla karşılaştırıldığında birinci sınıf fiyat noktasına eklenir. Sürekli araştırma çalışması, büyüme tekniklerini iyileştirmeye, kusurları azaltmaya, malzeme uygulamasını optimize etmeye ve daha uygun maliyetli ve sürdürülebilir üretim tekniklerini kontrol etmeye odaklanır.

Gelişmiş Teknik Özellikler ve Sistem Asimilasyonu.

Safir elemanların karmaşık optik sistemlere entegre edilmesi, ileri teknolojik gereksinimlerinin tam olarak anlaşılmasını ve gerilim yerleştirme ve çift kırılma izleme gibi faktörlerin dikkatli bir şekilde göz önünde bulundurulmasını gerektirir.

Ayrıntılı Teknik Özellikler:

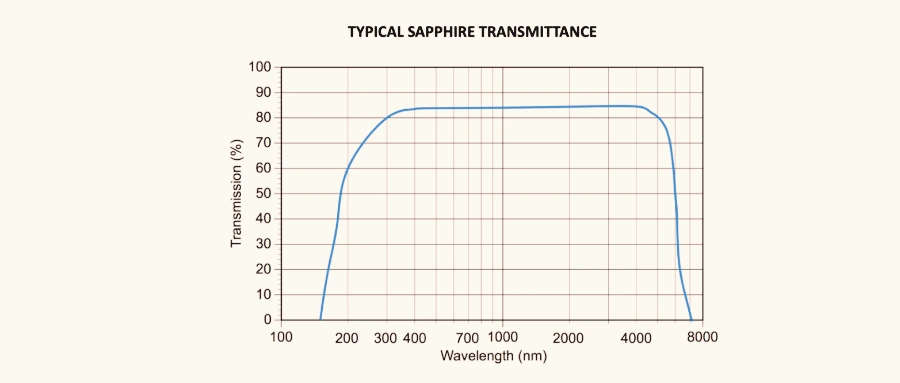

• İletim Eğrileri: Belirli eğriler sunulmamış olsa da, yaklaşık 150 nm'den 5,5 μm'ye kadar geniş iletim çeşitliliği temel bir özelliktir. Belirli iletim kısmı dalga boyu, ürün kalınlığı ve yüzey alanı kaplamalarına göre değişir. Yüksek saflıktaki sınıflar derin UV iletimi için temeldir. Yansıma önleyici (AR) kaplamalar genellikle 400-1100 nm veya 2000-5000 nm gibi belirli dalga boyu bantlarında iletimi geliştirmek için uygulanır.

• Kırılma İndeksi Varyantları: Safirin kırılma indisi dalga boyu, sıcaklık seviyesi (dn/dT) ve stresin (dn/dP) bir fonksiyonudur. dn/dT ve dn/dP için belirli değerler verilmemiş olsa da, bu güvenler değişen ekolojik sorunlar üzerinde çalışan yüksek hassasiyetli optik sistemler oluşturmak için gereklidir. Sellmeier denklemleri, kırılma indisini dalga boyunun bir özelliği olarak tasarlamak için kullanılır.

• Yüzey Üstün Kalite İhtiyaçları: Yüzey alanı kalitesi, özellikle yüksek güçlü lazerler veya görüntüleme sistemleri gibi aranan uygulamalar olmak üzere optik verimlilik için son derece önemlidir. Temel gereksinimler çizik-kazı, monotonluk ve paralellikten oluşur.
• Kazı-Kazma: Bu gereklilikler, izin verilen yüzey kusurlarını değerlendirir. Genellikle MIL-PRF-13830B, MIL-F-48616 ve MIL-C-48497 gibi kriterler kullanılır. MIL-PRF-13830B, ilk sayının mikron cinsinden maksimum çizik boyutuyla, ikinci sayının ise milimetrenin yüzde biri cinsinden optimum kazı çapını gösterdiği iki sayılı bir sistem (örneğin, 60-40) kullanır. Daha düşük sayılar daha yüksek kaliteyi belirtir ve "0-0" çok çizik-kazı tamamlayıcı yüzeyleri ifade eder. Çizik, genişliğinden önemli ölçüde daha büyük bir boyuta sahip bir kusur olarak tanımlanırken, kazı, yaklaşık olarak eşdeğer uzunluk ve boyuta sahip çukur benzeri bir kusurdur. ISO 10110 tipik olarak, maksimum kazı genişliğini, çizik çeşitliliğini ve milimetre cinsinden optimum kazı boyutunu belirten "5/2 × 0,004" gibi farklı semboller kullanır. Düzenli çizik/kazma değerleri temel optikler için 80/50'den yüksek hassasiyetli elemanlar için 20/10 veya daha düşük değerlere kadar değişir. Maksimum boyutta bir çizik varsa, boyutu genellikle optiğin çapının 1/4'ü ile sınırlıdır. 10 spesifikasyonlu kazılar en az 1 mm ile ayrılmalıdır ve gerçekten küçük kazılar (2,5 µm'den daha küçük) gözden kaçabilir.
• Düzlük: Yüzey alanı düzlüğü veya düzensizliği, bir yüzeyin mükemmel bir uçaktan sapmasını belirler, genellikle bir dalga boyunun (λ) bölümleriyle belirtilir. Örnek olarak, 633 nm'de λ/ 20, 31,65 nm'lik maksimum bir sapma gösterir. Monotonluk nitelikleri, standart kalite için 1 λ'dan yüksek doğruluk için λ/ 8 veya daha küçük değerlere kadar değişir. İnterferometri, bozulma desenlerini değerlendirerek yüzey monotonluğunu test etmek için yaygın bir yöntemdir.
• Benzerlik: Benzerlik, optik bir görünümün her iki yüzeyinin ne kadar özdeş olduğunu belirtir. Yansıyan dalga cephesindeki bozulmayı en aza indirmek için yüksek paralellik hayati önem taşır.
• Yüzey Pürüzlülüğü: Yüzey alanı pürüzlülüğü, özellikle saçılmayı en aza indirmek ve lazer kaynaklı hasarı önlemek için yüzey kalitesinin bir diğer önemli yönüdür. Ortalama pürüzlülük genliği ve nihai tepe-vadi genliği gibi metrikler kullanılarak ölçülebilir.

Sistem Entegrasyonunda Dikkat Edilmesi Gereken Faktörler:

• Stres ve Kaygıyı Yerleştirmek: Safirin yüksek sağlamlığı ve kırılgan yapısı nedeniyle, çatlaklara neden olabilecek veya optik verimliliği etkileyebilecek stres ve kaygıya neden olmaktan kaçınmak için kurulum stratejilerine dikkatli bir şekilde dikkat edilmelidir. Montaj teknikleri, çalışma sıcaklığı seviyesi dizisinde safir ile muhafaza ürünü arasındaki termal genleşme farklılıklarını karşılamalıdır.
• Çift Kırılma Ödemesi: Safirin çift kırılması, polarizasyon kontrolünün veya dalga cephesi kararlılığının kritik olduğu sistemlerde önemli bir faktör olabilir. C düzlemi yönelimli safir kullanımı optik eksen boyunca yayılan ışık için çift kırılmayı azaltırken, eksen dışı ışınlar yine de çift kırılma yaşayacaktır. Tüm ışınlar için yüksek polarizasyon saflığına veya marjinal dalga cephesi bozulmasına ihtiyaç duyan sistemlerde, optik elemanların (örneğin, zıt çift kırılma özelliklerine sahip bir üründen yapılmış dalga levhaları) oluşturulması veya safir yüzey alanındaki oluşum açısını azaltmak için sistemin oluşturulması gibi yöntemler gerekebilir. Çift kırılmanın manipüle edildiği uygulamalar için, örneğin dalga levhalarında, kristal yöneliminin tam kontrolü esastır.
• Ürün Sorunları: Kafes kusurları, safsızlıklar ve eklemeler (kabarcıklar veya sütlü sorunlar gibi) gibi iç malzeme sorunları, özellikle yüksek güç uygulamalarında yayılmayı, emilimi veya lazer kaynaklı hasarları tetikleyerek optik verimliliği etkileyebilir. Uygulamanın bu sorunlara duyarlılığına göre ideal malzeme sınıflarını ve yüksek kalite seviyelerini belirlemek hayati önem taşır.
• Elektrikli Süpürge Optikleri: Safir ev pencerelerini vakumlu temizleyici sistemlerine dahil ederken, optik verimliliğin ötesinde eklenen değişkenler dikkate alınmalıdır. Bunlara flanş tipi ve boyutu, vakumlu temizleyicinin dürüstlüğünü tanımlanmış stres ve sıcaklık aralıklarında tutma kapasitesi, vakum ayarında radyasyona ve paslanmaya karşı direnç, elektrik ve manyetik konut veya ticari özellikler ve safirden ve yerleştirme malzemelerinden çok az gaz çıkışı dahildir.
• Maliyet-Performans Dengeleri: Uygulamanın gerekli performansı için gerekli olanın ötesinde yüzey kalitesini veya çeşitli diğer teknik özellikleri aşırı belirtmek maliyeti önemli ölçüde artırabilir. Her bir özelliğin sistem verimliliğini nasıl etkilediğine dair kapsamlı bir anlayış, ekonomik tasarım seçenekleri yapmak için hayati önem taşır.

Son olarak, optik safirin karmaşık sistemlere entegre edilmesi, özel evlerine ve kapsamlı gereksinimlerine dikkatli bir şekilde odaklanmayı gerektirir. Temel optik ve fiziksel özelliklerin ötesinde, kristal yönelimi, yüzey kalitesi gereksinimleri, montaj hususları ve çift kırılma ve ürün kusurlarının potansiyel etkisi gibi faktörlerin, özellikle zorlu çalışma ortamlarında optimum sistem performansı ve güvenilirliğini sağlamak için kapsamlı bir şekilde incelenmesi gerekir.
